TAOKE ENERGY PRODUCT
DC Combiner Cabinet直流集電盤
自社開発の直流集電盤は、電力集約、補助電源の分配、データ収集、保護・絶縁、通信強化を統合し、蓄電システムの直流側の安全で安定した稼働を確保します。
3つの中核的な特徴
安全な配電・データ処理・通信の信頼性
- 01
安全な配電
直流の保護・絶縁を行い、電力の集約と分配を一元化します。
- 02
データ処理
上位・下位機器のデータを事前収集し、処理します。
- 03
通信の信頼性
通信経路を強化し、安定したデータ伝送を確保します。
製品仕様
| 物理仕様 | 盤寸法（W × D × H） | 800 × 1000 × 2280 mm |
|---|---|---|
| 重量 | 約400kg | |
| 防塵・防水等級 | IP65 | |
| 運転時騒音 | ≤70dB | |
| 直流断路器 | 直流断路器の入力電圧 | 1500V |
| 定格入力回路数 | 12回路 | |
| 定格出力回路数 | 1回路 | |
| 交流小型遮断器 | 切替方式 | 手動操作 |
| 入力相数 | 3Φ4W | |
| 入力電圧 | 380V±10% | |
| 出力回路数 | 12回路 | |
| 出力電圧 | 220V | |
| 交流小型遮断器・UPS電源入力 | 入力電圧 | 220V |
| 出力回路数 | 12回路 |

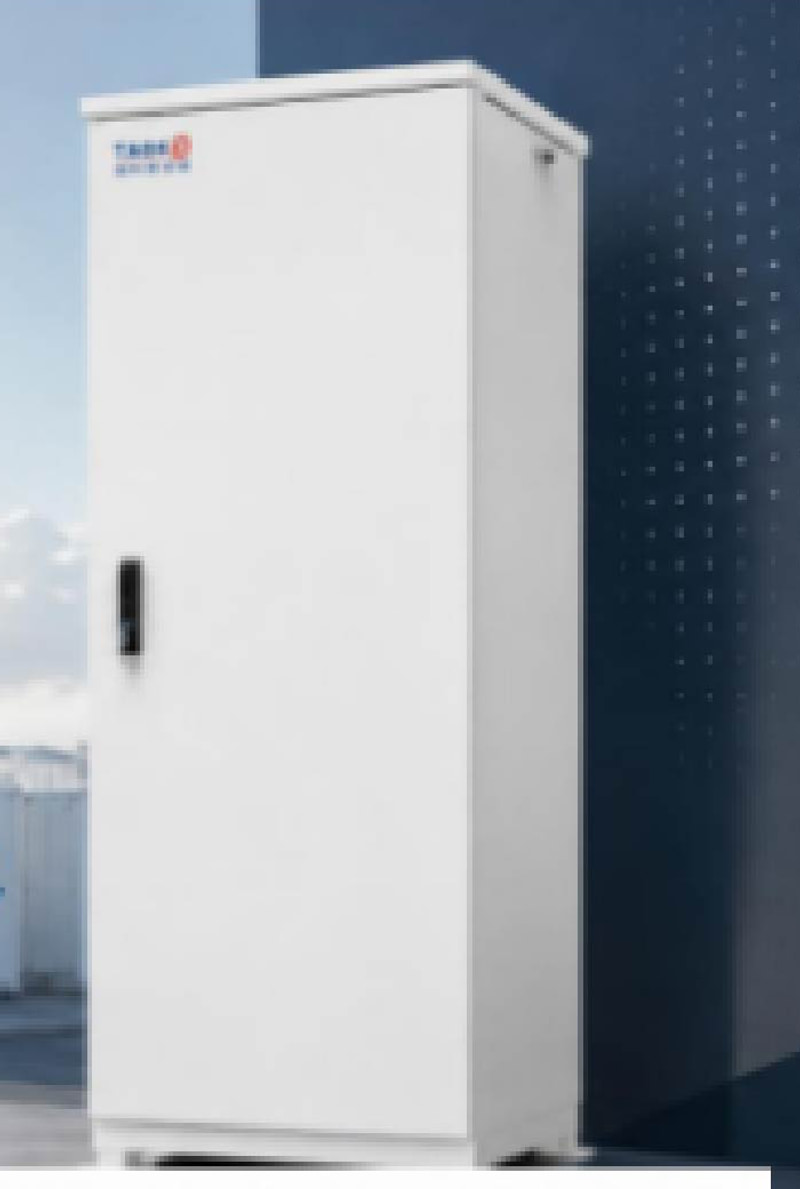

DC Combiner Cabinet
集電・保護・通信を安定した基盤に
各蓄電池の高圧直流電力を集約し、補助電源の分配、主要データの収集、保護、通信強化を行います。
